1、POL方案架構
POL提供一個二層傳輸網絡，采用PON 技術，提供千兆接入到用戶終端，以一根光纖融合承載視頻、數據、無線、語音等業務。

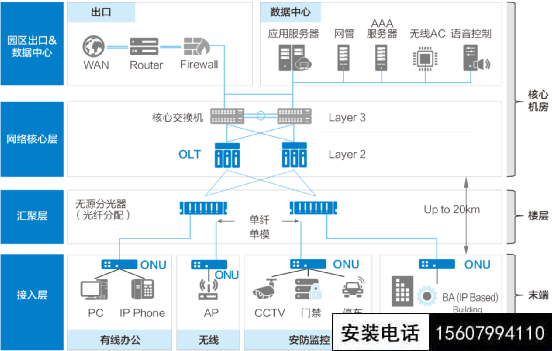

POL網絡架構圖
序號 | 子系統名稱 | 傳統方案設備與產品 | POL 方案設備與產品 |
1 | 設備間 / 機房子系統 | ODF 語音配線架 | ODF分光器（集中放置） |
2 | 主干布線 / 垂直布線子系統 | 大對數銅纜 室內多模光纜 | 室內單模光纜 |
3 | 層管理 / 樓層機房子系統 | 機架 / 機柜銅纜配線架 光纜配線架 | 樓層配線箱光纖連接器 分光器（分散放置） |
4 | 水平布線子系統 | 雙絞線 室內多模光纜 | 蝶形光纜 |
5 | 作區子系統 | 銅纜模塊銅纜面板 銅纜跳線 | 光纖連接器光纖跳線 |

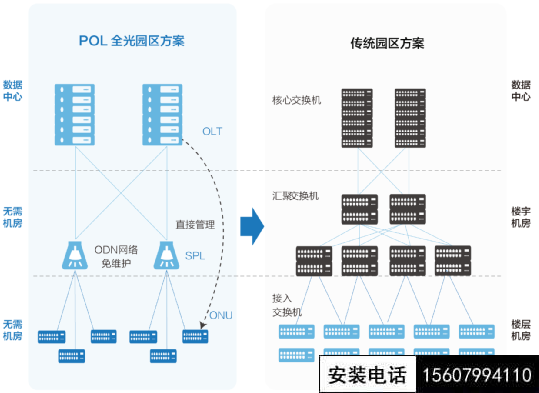

2、功能比較
此外，從下面較為詳細的對比中可以看出POL和傳統交換機在功能上是比較類似的。
大類 | 子類 | 交換機(接入+匯聚) | POL(ONU+OLT) |
交換 | 二層交換 | 支持根據MAC地址學習進行交換 | 支持根據MAC地址學習進行交換 |
交換結構 | 流量可在接入交換機或匯聚交換機作橫向交換 | 流量可在ONU或OLT作橫向交換 | |
三層交換 | 三層交換機支持根據路由表進行三層交換 | OLT支持根據路由表進行三層交換(但推薦工作在二層模式) | |
組播轉發 | 支持IGMP協議和組流播復制轉發 | 支持IGMP協議和組播流復制轉發 | |
保護 | 樹形網絡保護 | 支持接入交換機雙歸到兩臺匯聚交換機 | 支持ONU雙歸到兩臺OLT(需要部署2：N分光器) |
環網保護 | 支持MSTP/RRPP | OLT支持MSTP/RRPP | |
上行保護 | 支持LACP | OLT上行鏈路支持LACP | |
安全 | 接入安全 | 支持802.1x認證和portal認證 | 支持基本的802.1x認證功能(802.1x和portal認證推薦在核心交換機部署) |
網絡安全 | 支持DHCPsnooping和 ARPsnooping防止MAC/IP欺騙 | 支持防止IP/MACspoo?ng | |
管理安全 | 支持Radius | 支持Radius | |
QoS | ACL | 支持ACL | OLT支持ACL |
調度與擁塞避免 | 支持SP、WRR、SP+WRR 支持尾丟棄和早丟棄 | 支持SP、WRR、SP+WRR 支持尾丟棄和早丟棄 | |
管理維護 | 接入交換機需要現場開局和配置 | ONU支持即插即用，現場零配置開局 | |
支持LLDP拓?fù)浒l(fā)現，支持LLDP-MED自動配置媒體終端 | OLT支持LLDP拓?fù)浒l(fā)現，ONU支持LLDP-MED自動配置媒體終端 | ||
設備能力 | 可靠性 | 支持雙電源冗余 | 支持雙電源冗余，雙主控板，OLT支持ISSU升級不斷業務 |
堆疊 | 匯聚交換機支持堆疊 | OLT不支持堆疊 | |
POE能力 | 支持POE/POE+ | 支持POE/POE+ | |
業務承載能力 | 數據 | 支持?jǐn)?shù)據承載 | 支持?jǐn)?shù)據承載 |
語音 | 支持接入IP語音，不支持接入模擬語音 | 支持接入IP語音，支持接入模擬語音(ONU內置VoIP模塊) | |
視頻 | 支持IP視頻承載 | 支持IP視頻承載，支持CATV信號承載 |
3、設備選項比較
4、造價對比
4.1、傳統網絡
以一個酒店20間客房預算比較（電話、網絡、電視系統為例）
序號 | 名稱 | 單位 | 數量 | 單價 | 小計 | 備注 |
一 | 電話 | |||||
1 | 三類大對數電纜 | 米 | 150 | ￥35.00 | ￥5,250.00 | |
2 | 總配線架 | 個 | 1 | ￥500.00 | ￥500.00 | |
3 | 電話配線架 | 個 | 3 | ￥300.00 | ￥900.00 | 三層配置 |
3 | 預留點位 | 個 | 20 | ￥30.00 | ￥600.00 | 每個房間1個電話 |
4 | 超五類網線 | 米 | 1200 | ￥3.00 | ￥3,600.00 | 每個點50米計算 |
二 | 網絡 | |||||
1 | 接入交換機 | 臺 | 4 | ￥3,500.00 | ￥14,000.00 | |
2 | 主干光纖 | 米 | 150 | ￥8.00 | ￥1,200.00 | |
3 | 光纖配線架 | 個 | 3 | ￥455.00 | ￥1,365.00 | |
4 | 網絡配線架 | 個 | 4 | ￥780.00 | ￥3,120.00 | |
5 | 理線器 | 個 | 5 | ￥80.00 | ￥400.00 | |
6 | 網絡跳線 | 條 | 80 | ￥30.00 | ￥2,400.00 | |
7 | 光模塊 | 套 | 4 | ￥650.00 | ￥2,600.00 | |
8 | 預留點位 | 個 | 80 | ￥35.00 | ￥2,800.00 | |
9 | 六類網線 | 米 | 4000 | ￥4.50 | ￥18,000.00 | |
10 | 光纖熔接 | 點 | 8 | ￥30.00 | ￥240.00 | |
三 | 有線電視 | |||||
1 | 放大器 | 1 | ￥3,000.00 | ￥3,000.00 | ||
2 | 電視面板 | 個 | 20 | ￥25.00 | ￥500.00 | |
3 | 分支器 | 個 | 15 | ￥35.00 | ￥525.00 | |
4 | 分配器 | 個 | 2 | ￥35.00 | ￥70.00 | |
5 | Sywv75-9 | 米 | 150 | ￥15.00 | ￥2,250.00 | |
6 | Sywv75-5 | 米 | 600 | ￥3.50 | ￥2,100.00 | |
￥65,420.00 |
42、全光網絡
序號 | 名稱 | 單位 | 數量 | 單價 | 小計 | 備注 |
系統融合 | ||||||
1 | OLT | 臺 | 1 | ￥6,000.00 | ￥6,000.00 | |
2 | 分光器 | 臺 | 1 | ￥280.00 | ￥280.00 | |
3 | ONU | 臺 | 20 | ￥750.00 | ￥15,000.00 | |
4 | 預留網絡點位 | 個 | 80 | ￥35.00 | ￥2,800.00 | |
5 | 預留電話點位 | 個 | 20 | ￥30.00 | ￥600.00 | |
6 | 預留電視點位 | 個 | 20 | ￥25.00 | ￥500.00 | |
7 | 六類網線 | 米 | 1440 | ￥4.50 | ￥6,480.00 | |
8 | 皮線光纜 | 米 | 1200 | ￥1.50 | ￥1,800.00 | |
9 | 戶內弱電箱 | 個 | 20 | ￥120.00 | ￥2,400.00 | |
10 | 光纖熔接 | 點 | 40 | ￥30.00 | ￥1,200.00 | |
11 | ￥37,060.00 |
43、造價分析
序號 | 系統 | 造價 | 備注 |
1 | 傳統網絡 | ￥65,420.00 | 主要設備線纜對比（重復設備未計入） |
2 | 全光網絡 | ￥37,060.00 | 主要設備線纜對比（重復設備未計入） |
3 | 造價對比 | 55.65% | 設備費用節約40% |
3 | 工期對比 | 工期節約最少三分之一 | 由于每個房間，只需敷設一個皮線光纜，傳統網絡需要每個房間敷設6根線纜。 |
知識分享
knowledge sharing
予人玫瑰 手有余香

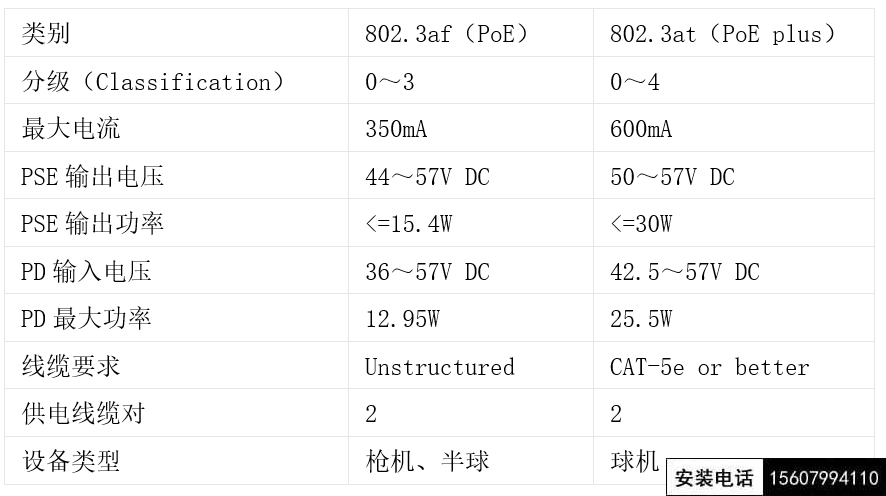

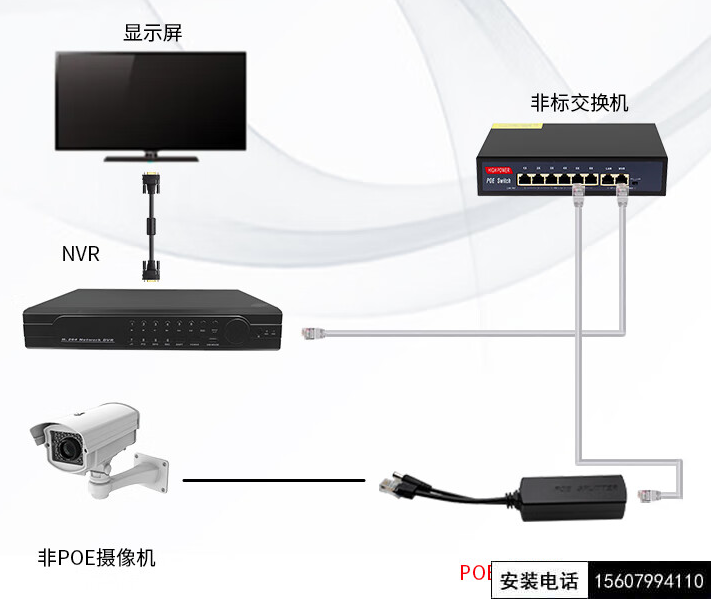

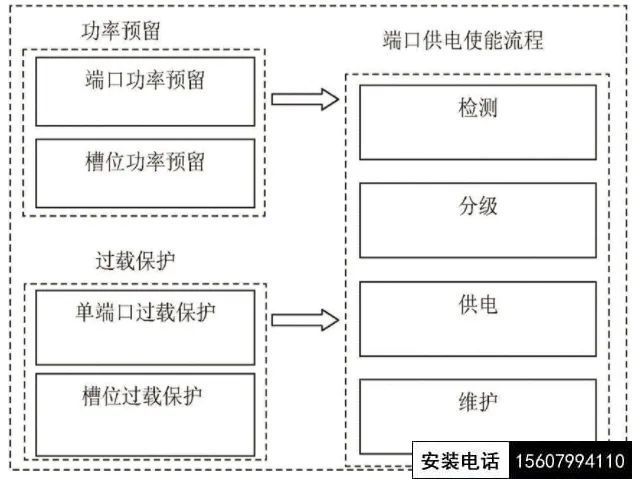

目錄 catalogue 01 概念 02 如何區分標準PoE和非標準PoE 03 poe交換機供電會燒壞設備嗎 1、檢測：一開始PSE在為受電設備供電前，先輸出一個低電壓檢測受電設備（PD）是否符合IEEE802.3af標準。 2、分級：當PSE檢測到符合要求后，會將輸出電壓進一步提高，來對受電設備進行分級，如果受電設備此時沒有回應分級確認電流，PSE默認將受電設備規為0級，為其提供15.4W的輸出功率。 3、供電：經過確認分級后，PSE會向受電設備輸出48V的直流電，并確認受電設備不超過15.4W的功率要求。 4、維護：更新實時功率，進行斷路檢測和單端口過載檢測，當受電設備超載或短路后，PSE停止為其供電，再次進入檢測階段。 04 POE交換機供電功率選擇? POE標準供電系統的主要供電特性參數為 05 給非poe設備提供POE供電怎么辦？ 只需要安裝一個poe分離器。 -END-
