機房內網絡設備及網管系統施工方案

1.1 施工準備

1、完成現場庫房的準備，制定詳細的材料計劃。完成前期材料的預訂工作。

2、所選設備、材料和軟件，必須按照合同技術文件和工程設計文件要求進行進場驗收。進場驗收應有書面記錄和參加人簽字，并經專業監理工程師或建設單位驗收人員簽字；未經進場驗收合格的設備、材料和軟件嚴禁在工程上使用和安裝；通過進場驗收的設備和材料應按產品技術要求分類妥善保管。

3、設備和材料進場驗收應按以下要求進行并填寫設備材料進場報審表：

1）外觀應完好，產品無損傷、無瑕疵，品種、數量、產地符合設計要求；

2）設備和軟件產品質量檢查應執行相應條款之規定；

3）有序列號設備必須登記設備序列號；

4）網絡設備開箱通電自檢前，先查看電源是否符合要求，再查看設備狀態指示燈顯示是否正常，應檢查設備啟動是否正常；

5）依規定程序獲得批準使用的新材料和新產品除符合上述相關規定外，尚應提供主管部門規定的相關的準予使用文件；

6）進口產品還應提供原產地證明和報關單，其配套提供的質量合格證明、檢測報告及說明書等資料應為中文文本或附中文譯文。

1.2 施工作業條件

1、綜合布線系統施工完畢，已通過系統檢測。

2、機房土建施工、裝修完畢。機房環境、電源及接地安裝已完成，機房工程系統測試已通過。

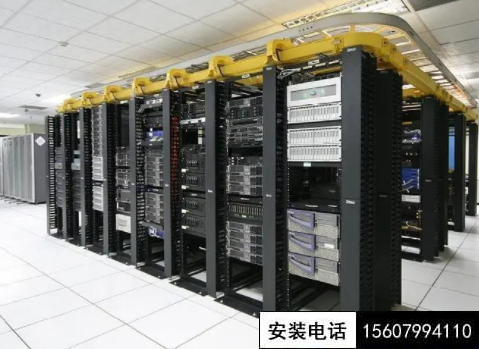

1.3 設備安裝

1、應先閱讀設備手冊和設備安裝說明書。進口設備應確認設備支持電壓。

2、集線器、交換機、路由器安裝

（1）設備應安裝在干燥、干凈的電信間或設備間內。

（2）設備應安裝在固定托架上或機箱內，固定設備的托架或機箱宜距地面500mm以上；設備安裝應整齊、牢靠；信息模塊和相關部件應按設計要求安裝，空余槽位應安裝盲板；設備標簽應標明設備名稱和網絡地址；多個設備宜安裝在標準機柜內。

（3）網絡設備的電纜線、跳線應連接可靠，沿路由固定，走向清楚明確，線纜上應有標簽。

（4）安裝完畢應通電檢查，設備供電應正常，報警指示工作應正常。

3、服務器和工作站安裝

（1）服務器和工作站接電源后，應逐臺設備分別加電自檢。

（2）宜先安裝系統軟件，配置網絡參數（域名、IP地址、網絡等），后進行系統聯機調試。

4、配線架安裝

（1）配線架位置應與電纜進線位置相對應。

（2）各直列配線架垂直度偏差應不大于2mm/m。

（3）接線端子的標志應齊全。

5、各類配線部件安裝

（1）各部件應完整，安裝位置應符合設計要求，標志齊全。

（2）固定螺釘應緊固，面板底面應保持在一個水平面上。

6、接地要求：

機柜、配線設備、金屬鋼管及線槽，其聯合接地的接地電阻值應不大于1Ω；網絡設備機殼上接地點到就近的接地金屬體/接地條等的距離≤1.5m；每個給網絡設備供電的插排必須有接地，三芯插頭的保護地與機房接地點的交流電壓差應≤1V；接地導線截面、顏色應符合規范要求。

7、線纜端接

1）線纜端接一般要求：

（1）線纜端接前，應檢查核對標簽編號；

（2）線纜終端處必須卡接牢固、接觸良好；

（3）線纜終端安裝應符合設計和產品廠家安裝手冊要求。

2）雙絞電纜和連接硬件的端接

（1）應使用專用剝線器剝除電纜護套，不得刮傷絕緣層，且每對雙絞電纜應盡量保持扭絞狀態。非扭絞長度對于5類及以上級別線纜應不大于13mm；

（2）雙絞電纜與8位模塊式通用插座(RJ45)相連，必須按設計要求的順序正確卡接；

（3）雙絞電纜屏蔽層與插接件終端處屏蔽罩必須有可靠接觸,線纜屏蔽應與插接件屏蔽罩360o圓周接觸,接觸長度不應小于10mm。

3）光纜芯線端接

（1）光纖熔接處應加以保護，使用連接器應便于光纖跳接；

（2）連接盒面板應有標志；

（3）光纖跳線活動連接器在插入適配器前應清潔，所插位置符合設計要求。

8、軟件安裝

1）應先安裝操作系統軟件再安裝應用軟件。

2）軟件安裝前應按設計或合同要求檢查與服務器或工作站是否匹配，。

3）軟件安裝前宜對系統數據進行備份。

1.4 施工質量標準

一、計算機網絡質量標準

1、主控項目

1）設備及材料的規格、型號必須符合設計要求，并有產品合格證。

檢驗方法：按設計檢查，且核對產品合格證。

2）線纜敷設和端接檢測要求

應對以下各項進行檢測，檢測結果應符合以下標準：

（1）線纜彎曲半徑

非屏蔽4對對絞線電纜的彎曲半徑應至少為電纜外徑的4倍。

屏蔽4對對絞線電纜的彎曲半徑應至少為電纜外徑的6倍。

主干對絞電纜的彎曲半徑應至少為電纜外徑的10倍。

光纜的彎曲半徑應至少為光纜外徑的15倍。

（2）預埋線槽和暗管敷設

敷設線槽的兩端宜用標識表示編號和長度。

敷設暗管宜采用鋼管或阻燃硬質PVC 管。布放多層屏蔽電纜、扁平纜線和大對數主干光纜時，直線管道管徑利用率應為50-60%，彎管道應為40-50%。暗管布放4對對絞電纜或4芯以下光纜時，管道的截面利用率應為25-30%。 預埋線槽宜采用金屬線槽，線槽的截面利用率不應超過40%。

（3）電源線與綜合布線系統線纜布放，線纜間最小凈距離，應符合規定：

（4）建筑物內電、光纜暗管敷設及與其他管線最小凈距，應符合規定：

（5）對絞電纜芯線終接，應符合相關規定：

（6）光纖連接損耗值，應符合下表的規定：

表 光纖連接損耗

3) 采用架空、管道、直埋敷設電纜，應符合本地通信線路工程施工之相關規定。

4) 機柜、配線架安裝檢測應符合下列要求：

（1）卡入配線架連接模塊內單根線纜色標應和線纜色標相一致，大對數電纜按標準色譜組合規定進行排序；

（2）配線架端接線序只能按T568A或T568B標準之一進行端接，且必須與信息模塊線序排列標準相一致，推薦使用T568B。

5) 防雷接地電阻值應符合設計要求，設備金屬外殼及器件、線纜屏蔽接地線截面及色標均應符合設計要求；接地連接導體應牢固。

6) 應采用專用測試儀器對系統各條鏈路進行線纜性能檢測，其內容包括電氣性能檢測和光纖特性檢測，系統信號傳輸技術指標應符合設計要求。

檢驗方法：儀器測試

7) 連通性檢測應符合以下要求：

（1）根據網絡設備連通圖，網管工作站應能夠和任何一臺網絡設備通信；

（2）各子網（虛擬專網）內用戶之間的通信功能應符合網絡配置方案的要求，允許通信的計算機之間可以進行資源共享和信息交換，不允許通信的計算機之間無法通信，并保證網絡通信滿足設計所規定的通信協議。

（3）局域網內用戶與公用網間通信能力的測試結果應符合設計要求。

8）應對計算機網絡進行路由檢測。路由檢測方法宜采用相關測試命令進行測試，或使用網絡測試儀測試。

2、一般項目

1) 機柜、配線架安裝除應符合其主控項目要求外，還應符合以下要求：

（1）機柜不宜直接安裝在活動地板上，應按設備底平面尺寸制作底座，底座應直接與地面固定，機柜應固定在底座上，底座高度應與活動地板高度相同，底座水平誤差每米不應大于2mm；

（2）背板式跳線架宜安裝在配套金屬背板上，金屬背板與墻壁應緊固，其水平度和垂直度應符合設計要求；

（3）壁掛式機柜底面距地面不宜小于300mm；

（4）橋架或線槽應直接進入機柜內；

（5）接線端子各標志應齊全。

2) 信息插座安裝應符合《建筑與建筑群綜合布線工程驗收規范》GB／T 50312第4.0.3條的規定。

3) 光纖芯線終端連接盒面板應有標志。

4) 采用計算機進行綜合布線系統管理和維護時，檢測以下項目，其結果應符合設計要求：

（1）中文平臺、系統管理軟件；

（2）所有硬件設備及其樓層平面圖的顯示；

（3）干線子系統和配線子系統元件位置的顯示；

（4）各種硬件設施的工作狀態的實時顯示和登錄。

檢驗方法：觀察檢查。

5）容錯功能檢測

檢測系統正確判斷故障及故障排除后系統自動恢復的功能，切換時間應符合設計要求。檢測內容應包括以下兩個方面：

（1）對具備容錯能力的網絡系統，應具有錯誤恢復和故障隔離功能，主要部件應冗余設置，出現故障時應自動切換。

（2）對有鏈路冗余配置的網絡系統，當其中某條鏈路斷開或發生故障，整個系統仍應正常工作，并在故障恢復后應能自動切換回主系統運行。

6）網絡管理功能檢測應符合下列要求：

（1）網管系統應能顯示整個網絡系統的拓?fù)浣Y(jié)構圖和網絡設備連接圖；

（2）網絡系統應具備自診功能，當某臺網絡設備或線路發生故障，網管系統應能及時報警并定位故障點；

（3）應能對網絡設備進行遠程配置和網絡性能檢測，提供網絡節點流量、廣播率和錯誤率等數據統計。

二、應用軟件質量標準

1、主控項目

1）質量檢查應按照規范執行。并應采用系統實際數據和實際應用案例進行測試。

2）被測軟件功能、性能確認宜采用黑盒法進行，主要測試內容如下：

（1）功能測試：應在規定時間內完成軟件系統所有功能；

（2）性能測試：應檢查軟件是否滿足設計文件中規定的性能，應對軟件響應時間、吞吐量、輔助存儲區、處理精度等進行檢測；

（3）文檔測試：應檢測用戶文檔的清晰性和準確性，用戶文檔中所列應用案例必須全部測試；

（4）可靠性測試：應對比軟件測試報告中的可靠性數據與實際試運行情況，進行可靠性驗證；

（5）互連測試：應驗證兩個或多個不同系統間互連性；

（6）回歸測試：軟件修改后，應進行回歸測試，驗證修改后的軟件是否仍能滿足系統設計要求。

2、一般項目

1）應用軟件操作命令界面應為用戶圖形界面，應風格統一、層次簡潔，操作命令的命名不得具有二義性。

2）應用軟件應具可擴展性，系統應預留升級空間，能適應最新版本的信息平臺，并應適應信息系統管理功能變動。

三、網絡安全質量標準

1、主控項目

1) 計算機信息系統安全專用產品必須具有公安部計算機管理監察部門審批頒發的“計算機信息系統安全專用產品銷售許可證”；特殊行業有其他規定時，還應遵守行業相關規定。

2) 如與因特網連接，智能建筑網絡系統必須安裝防火墻和防病毒系統。

3) 網絡層安全的安全性檢測應符合以下要求：

（1）信息網絡應能抵御來自防火墻以外網絡攻擊，宜采用模擬攻擊進行檢測；

（2）信息網絡與控制網絡間應安全隔離，未經授權，從信息網絡不能進入控制網絡。

（3）網上各點防病毒軟件應能正確檢測出含病毒文件，并執行殺毒操作。

（4）如安裝了入侵檢測系統，應進行模擬攻擊試驗，攻擊應被入侵檢測系統發現并阻斷。

（5）如安裝了內容過濾系統，應嘗試訪問若干受限網址或訪問受限內容，這些嘗試應被阻斷。

（6）信息網絡應能保證終端機根據需求用不同身份訪問因特網的不同資源。

4）系統層安全應滿足以下要求：

（1）操作系統應選經過實踐檢驗具有一定安全強度的操作系統；

（2）應使用安全性較高的文件系統；

（3）應嚴格管理操作系統用戶帳號，應要求用戶必須使用滿足安全要求的口令；

（4）服務器只提供客戶必須的服務，其他無關服務應關閉，對可能存在漏洞的服務或操作系統，應要求供貨廠家更換或升級相應補丁程序予以消除漏洞；

（5）應正確設置并利用審計系統，對非法侵入嘗試必須有記錄。

5) 應用層安全應符合下列要求：

（1）用戶口令應加密傳輸，禁止在網絡上傳輸重要的用戶賬號，要求用戶必須使用滿足安全要求的口令；

（2）必須在身份認證基礎上根據用戶及資源對象實施訪問控制。用戶只能訪問獲授權資源，不能訪問未獲授權資源。

2、一般項目

1) 物理層安全應符合下列要求：

（1）中心機房電源與接地及環境應符合《智能建筑工程質量驗收規范》（GB50339-2003）第11章、第12章規定；

（2）對涉及國家秘密的黨政機關、企事業單位的信息網絡工程，應按《涉及國家秘密的計算機信息系統安全保護要求》BMZ3等國家現行標準的相關規定進行檢測和驗收。

2) 應用層安全應符合下列要求：

（1）數據在存儲、使用和網絡傳輸過程中，不得被篡改、破壞，同時不應被非法用戶獲得；

（2）對應用系統訪問應有必要的審計記錄。
