電子圍欄系統通訊線連接規則

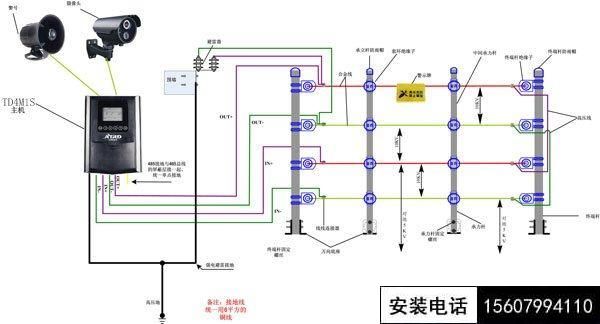

①一個防區為一個串接回路自發射部分到前端圍欄，再到接收部分，必須串聯，不得并聯，不得分支。

②導線跨越交叉處，必須使用耐高壓導線連接（高壓線），不可使用其他材質線材替代，以免造成導電或短路、阻止過大斷線等現象。

③導線與導線之間，導線與金屬導體之間，均必須有足夠的空間間隙，以免易發生短路情況。

④整個圍欄假設好后應有良好的接地系統，接地點與電力線路的接地點應分開，接地電阻應小于4歐姆。

⑤合金導線之間的連接，可采用二種方式。一是用自身纏繞法連接，接頭應繞緊，不少于五圈。二是用線線連接器連接，先將需連接的兩導線頭，穿入連接器中，再用鉗子將導線壓緊在連接器中。由于壓接不一定很緊，可能有松動，所以還需將二個頭分別繞在自身導線上，纏繞必須貼緊被纏繞的合金線，纏繞圈數不少于5圈，后續我公司將采用線夾以替代線線連接器，節省材料采購成本以及方便安裝，更美觀。

⑥應避免不相同的金屬線。因為不同性質的金屬連接在一起，會有電化學反應造成腐蝕，故耐高壓絕緣線的內芯和合金線的材質必須是同種材質。

電子圍欄之圍欄線安裝：

1、電子圍欄原則：

1)一個防區為一個串聯回路，自主機到電子圍欄必須串聯，不得并聯。導線跨接處，必須使用耐高壓導線連接，以免造成間隙不夠大或短路等現象。

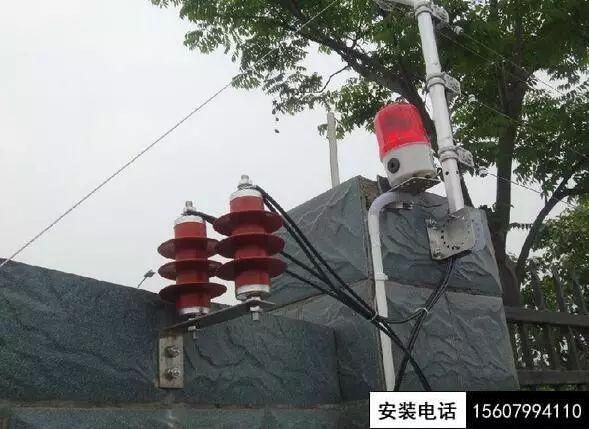

2) 接地的原則，接地點一般選擇在電子圍欄的末端，但是，當防區加入避雷器時，避雷器的接地點應在電子圍欄的始端。

3) 強電及避雷器必須有良好接地，接地電阻<10Ω。

4) 強電與弱電接地必須分開并≥4m

2、電子圍欄安裝要點：

1) 圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝

2) 展放合金線：采用放線架或適當方式放線，切莫任意放，以免出現打結和不平整現象?？梢运母瑫r展放，但注意不要交叉。

3)　緊線：將合金線的一端用線線連接器(或自我纏繞)固定在一端終端桿絕緣子上，然后將4根合金線對應放入中間桿絕緣子或承力桿絕緣子的線槽內，最后穿入緊線器，用力將合金線拉緊并用線線連接器(或自我纏繞)固定在另一端的終端桿絕緣子上。然后調整緊線器使4條線同時繃緊并相互平行。平行的多條線應同時拉緊。
