一、概述

隨著我國現代化建設的普及，小區的信息化建設不斷深入，各小區特別是大中型小區都加快了信息網絡平臺的建設。小區正逐步利用網絡和計算機加強：小區治安、防盜等重要環節的管理和監督。

數字視頻、音頻以其直觀性及易于存儲、檢索和共享的特性，成為小區可視信息管理系統的重要組成部分。小區可視信息管理系統是基于網絡平臺的有關小區治安、防盜的音視頻信息的管理系統，它是傳統視頻監控系統在功能上的延伸和擴展，在通訊手段上的升級和進步，是未來閉路電視系統的發展方向。

大唐訊士根據自身技術優勢，研發了由網絡攝像機、中心專業服務器中心控制平臺組成的遠程監控系統。網絡攝像機具有性能好、體積小、維護成本低、方便架設等優點，利用中心控制平臺的網絡交互技術，使得分散的網點可以在中心統一管理、數據采集、控制、監看，提高了小區整體保衛和監護能力。

網絡攝像機為了滿足用戶把高清晰的聲音/視頻數據遠程傳輸而專門設計的音視頻編/解碼設備，該產品充分考慮遠程監控需求的特點，結合了我公司在視頻技術方面的優勢和最新IT技術。旨在為用戶提供一個專業的、高性價比的遠程視頻解決方案。

應用網絡攝像機產品可以在無需任何動土工程的情況下非常簡單的實現模擬CCTV向網絡視頻系統升級。先進的IT技術保證所有硬件24小時無間斷工作，異常自動恢復功能保證即使出現任何人為、意外、技術中斷設備也能立即重新工作或者自動連接，可通過遠程網絡進行控制管理、升級、實現了遠程管理維護，極大的方便了工程商的維護和用戶的使用。

采用網絡攝像機構成的遠程監控系統，為管理部門提供了一套有效的小區監管工具。對促進和規范小區日常工作，加強對小區治安管理，改善小區安全防護起到了積極作用。

二、 需求分析

根據小區的特點，及整個系統的實際情況。我們對整個系統進行了詳細的分析，總結出了小區監控管理系統應具有如下的功能要求：

1.系統技術水平先進、運用現代監控技術。

2.系統具有可升級性和可擴容性。

3.系統具有可設置性，管理人員可根據需要對系統進行設置。

4.可實現24小時不間斷監視。

5.系統基于B/S體系構成。

6.視頻碼率連續可調，幀率連續可調，音頻碼率可調。

7.系統支持多種協議(TCP/IP, ARP, ICMP, FTP, DHCP, HTTP，PPPOE，DNS，組播)。

8.中心可進行實時視頻和音頻預覽、配置、控制。

9.視頻幀率、碼率可根據帶寬自動調節，不影響建筑工地正常業務使用帶寬。

10當前端網絡斷開、視頻丟失、視頻被遮擋能自動報警，上傳中心。

1.1.在報警時能自動切換錄像。

12.能實現語音對講。

13.系統具有故障自我診斷、及簡單故障恢復功能。

14.能實時疊加建筑工地相關信息，工人工作狀態，以及與其他設備的連接。

本方案采用了國際上先進的基于網絡的數字安防產品，為使用者提供功能齊全、應用新穎、投資合理的網絡視頻解決方案。在本次設計中充分體現出可持續擴展的理念，利用網絡技術及數字圖像處理技術提供多種綜合服務功能。

利用現有網絡建立數字化視頻監視系統可以為用戶節省投資、提高系統的開放性以及帶來額外的投資回報。通過將視頻數字化、網絡化，網絡內部/外部的權限使用者可以通過網絡隨時、隨地觀看現場清晰的視頻圖像和錄像。

三、設計思想：

方案設計的基本目的是滿足用戶的要求，并且盡量利用現有資源，節省建設成本，同時必須滿足系統技術成熟穩定，技術在未來一段時間內保持先進，且操作方便靈活。本設計在實用的基礎上，充分發揮系統的先進性、成熟性、可靠性和可擴展性，充分考慮用戶的需求，兼顧整體效益和前期投資，照顧長遠利益，最大限度地發揮用戶投資效益。

1）分布式系統結構：

基于本系統需求和方便的可擴展性，采用分布式系統結構可以更好的將各的監控點信號通過寬帶接入到INTENET，統一傳到監控中心。實現方式是以數據庫為中心，以網絡為主干，以系統的網絡設備和前端網絡攝像機為節點，組成一個基本的數字監控系統。

2）實用性：

本方案采用的主要技術和產品，具有成熟、穩定、實用的特點，完全滿足應用、技術開發及信息管理的需求，在中國有實例，開發廠商在中國，本地有辦事機構，有足夠的備品，有良好的信譽、服務和多方面的技術支持。

3）先進性：

本方案建立在自主開發的具有世界一流水平的控制平臺上，采用了信息流控制、網絡均衡和操作系統底層控制的核心控制技術，具有分層處理、信息優先級控制、信息隊列、均衡負載等先進技術，保證平臺下各子系統可以緊密配合，與其它子系統可以互連和集成，提供強大的系統集成功能。而控制核心有穩定可靠、效率高、速度快等特點。本系統代表了目前網絡視頻應用的最先進成熟技術和今后一段時期的發展方向。

3）靈活性：

系統采用基本組網方式為TCP/IP，是目前廣域網和本地網都通用的組網方式，保證了本系統和所有設備在網絡的基礎上可以平滑地過渡到新的網絡化、數字化、多種用途、集中監控，分級管理的方式，而網點、控制點、設備可方便地實現數量的增減、控制邏輯的改變。

5）穩定性：

本系統具有獨特的聯網管理功能，嚴格控制帶寬，保證網絡傳輸?shù)捻槙常还芾?、操作權限的分級實現，保障管理的統一、規范；信息流分層，保證基本信息暢通。強大的設備管理、實時狀態監控、自我診斷、遠程恢復等功能，可保障系統長期穩定運行；

6）可擴展性：

系統預留開放的接口以便擴充之用；控制部件（軟、硬件）采用模塊式結構、內部總線化，控制協議接口等技術措施，可以方便靈活進行擴充和裁減，保證未來的適應性；本系統還支持國際工業標準控制協議，在將來的設備選擇和選型上有更多的選擇和空間。這是許多其他系統所不能做到的。

7）安全性：

本方案采用的是高安全機制，128位隨機密鑰，密碼和安全驗證符合國家和行業標準。前端網絡攝像機設備置于安全訪問機制的保護之下。

8）易用性：

采用B/S方式，網絡用戶可以在任何電腦上通過經過授權，進行管理和監控操作。系統基于優良的操作平臺，模塊式設計，全部采用圖形化界面，操作簡單，界面人性化，對操作人員沒有特殊的專業要求。

四、設計依據：

《工業電視系統工程設計規范》GBJll5—87

《遠動設備終端通用技術條件》GB/T16435-1996

《中華人民共和國安全行業管理規范》

《軟件工程國家標準》

《中國電氣安裝工程施工及驗收規范》

《安全防范工程程序與要求》GA/T75-94

《安全檢查防范系統通用圖形符號》GA/T74-94

《社會公共場所安全防范工種設計規范》

《民用建筑電氣設計規范》JGJ/T16-92

公安部、公安廳技防辦有關文件規定。

《中華人民共和國公共行業標準》（GA/T70-94）

《安全防范工程程序與要求》（GA/T75-94）

《電氣裝置安裝工程施工及驗收規范》（BGJ232.90.92）

《民用閉路監視電視系統工程技術規范》（GB50198-94）

《民用工業建筑電氣設計規范》（GJT16-92）

《電視系統視頻指標》（CCTR RECOMMENDATION 472-3）

五、系統設計:

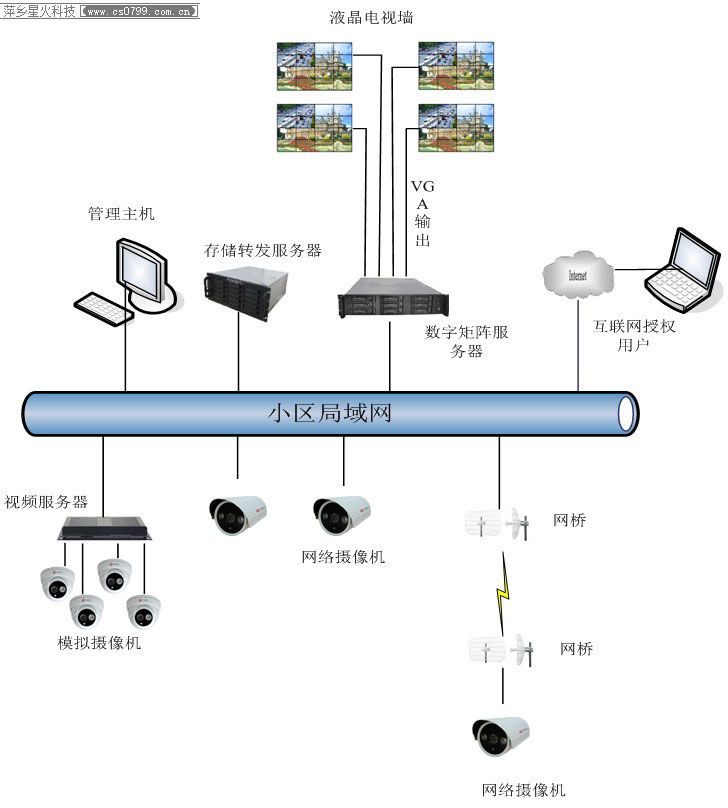

結合小區實際需求系統設計圖如下：

由于小區面積相對較小，因此小區內采用自建小區局域網作為視頻傳輸?shù)姆绞?；系統采用集中管理機制，運用C/S架構，對系統內所有設備和用戶端進行集中管理、遠程設置、遠程升級、遠程維護。將整個系統的管理、維護工作集中到一臺服務器。對于網絡中各項遠程報警、視音頻終端設備的維護，管理員不必到達設備現場，在遠程就可監測設備運行狀態，修改設備的各項參數，既提高了設備維護效率，又節省了人力與時間，也便于整個系統的管理，使整個監控系統的可靠性得到有力保障。另外，網絡攝像機和視頻服務器均可以和各種報警探頭聯動，即攝像機/視頻服務器前端可接報警探。

六、設計說明：

設備清單：

網絡攝像機、NVR存儲轉發服務器、數字解碼服務器、網橋、交換機、路由器、網線等

網絡攝像機：

監控攝像頭設備使用目前技術先進的網絡攝像機，它將視頻數據轉換為網絡數字信號并通過有線/無線網絡將信號傳送到指定的監控中心。遠程PC可使用設備自帶的視頻管理軟件通過軟件對設備前端節能型監視和錄像。

網橋：

根據現場實際情況配置網橋, 網橋把接收到的攝像機的數字信號，無線發送出去，利用遠端的無線接收器接收并接入有線網絡。

NVR存儲轉發服務器：

NVR服務器是海量視頻存儲服務器，集存儲和轉發功能為一體。

具備IPSAN功能，所有磁盤可熱插拔；

具備硬盤損壞/數據丟失，恢復功能；

具備視頻數據體轉發功能；

服務器配備了專業的數據管理軟件,功能強大；

數字解碼服務器：

該服務器配備了專業的解碼上墻管理軟件，一次可64/96路信號解碼輸出到電視墻,并且?guī)袚Q輪詢功能；也可內置硬盤存儲。
