弱電機房或者監控室的位置如何選擇？一般在什么地方呢？如何選擇大小？今天介紹一下

正文：

變電所機房位置選擇

1、接近負荷中心；

2、進出線方便；

3、考慮防水，不應設在廁所、浴室、廚房或其他經常積水場所的正下方，也不宜貼鄰；

4、民用建筑內附配變電所，宜設置在一層或地下層，不宜設置在最底層，當設置在最底層時，應采取適當抬高該所地面等防水措施；

5、設備吊裝、運輸方便。

弱電機房位置選擇

1、宜分類合設弱電機房(布線+電話+數據,消控+安保+樓控+廣播,廣播+電視)；

2、機房面積應留有擴展空間；

3、多層建筑均應設置弱電間；

4、宜設在首層及以上，當有多層地下層時，也可設地下一層或建筑群中心位置的建筑物內；

5、機房不應設置在廁所、浴室或其他潮濕、易積水場所的正下方或貼鄰；

弱電主機房位置選擇

1、宜靠近弱電間，進出線方便；

2、設備吊裝、運輸方便；

3、機房應遠離強振動源和強噪聲源的場所，當不能避免時，應采取有效的隔振、消聲和隔聲措施；（小于68dB）

4、機房應遠離強電磁場干擾場所，不應設置在變壓器室、配電室的樓上、樓下或隔壁場所，當不能避免時，應采取有效的電磁屏蔽措施；（在0.15~1000MHz頻率時，不應大于126dB）。

強弱電間位置選擇

1、宜設在進出線方便，便于安裝、維護的公共部位；

2、設有綜合布線系統時，由弱電間至最遠信息插座的布線距離，不應超過90m，超過90m 時，應增設弱電間；

3、位置應上下層對應。每層均應設獨立的門，不應與其它房間形成套間；

4、強弱電間不應與水、暖、氣等共用管道井；

5、應避免靠近煙道、熱力管道及其他散熱量大或潮濕的設施。

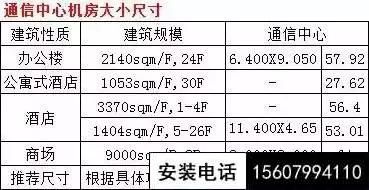

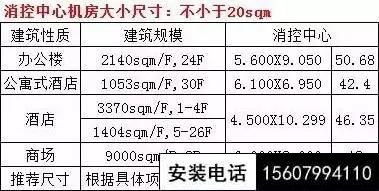

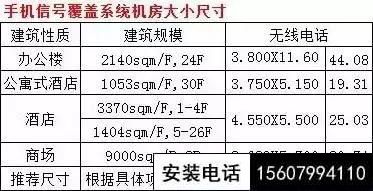

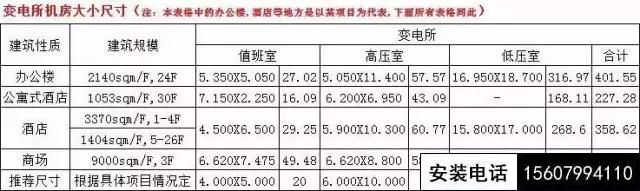

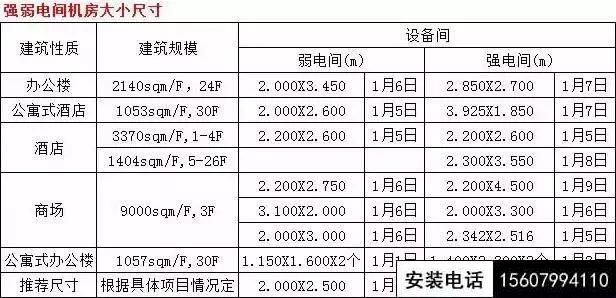

強弱電間機房大小尺寸

1、辦公樓不小于4平米；

2、設備間的面積宜按以下原則確定：當系統小于1000 個信息點時為10m2；當系統較大時，每增加500個信息點增加5m2，但不包括其它設備所需的面積。

3、設備間內宜設置專用配電箱，容量不宜小于5kVA；低壓配電系統應采用TN－S 或TN－C－S 系統。架空活動地板下的低壓配電線路宜采用銅芯屏蔽電纜。

4、設有綜合布線機柜時，弱電間面積宜≥5m2。如覆蓋的信息點超過150 點時，應適當增加面積；

5、無綜合布線機柜時，可采用壁柜式弱電間。系統較多時，弱電間面積宜≥3X0.8m2；系統較少時，弱電間面積宜≥1.58X0.6m2。

強弱電機房設備布置

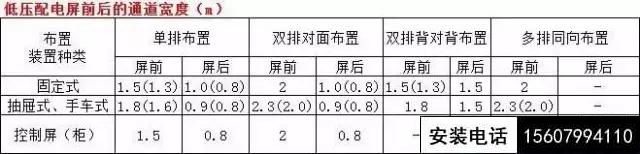

變電所機房設備布置：

注：表中各值不適用于制造廠的成套產品。

注：

1.固定式開關柜為靠墻布置時，柜后與強凈距應大于50mm，側面與墻凈距應大于200mm；

2.通道寬度在建筑物的墻面遇到柱類局部凸出時，凸出部位的通道寬度可減少200mm；

3.如果開關柜后面有進/出線附加柜時，柜后維護通道寬度應從其附加柜算起；

4.圓括號內的數值適用于35KV開關柜。

變電所機房設備布置

消控中心機房設備布置

1、機房設備應根據系統配置及管理需要分區布置，當幾個系統合用機房時，應按功能分區功能。

2、需要經常監視或操作的設備布置應便于監視或操作。

3、產生塵埃的設備，宜集中布置在靠近機房的回風口處。

4、設備的間距和通道應符合下列規定：

（1）機柜正面相對排列時，其凈距離不應小于1.5m；

（2）背后開門的設備，背面離墻邊凈距離不應小于0.8m；

（3）機柜側面距墻不應小于0.5m，機柜側面離其他設備凈距不應小于0.8m，當需要維修測試時，則距墻不應小于1.2m；

（4）并排布置的設備總長度大于4m時，兩側均應設置通道。

（5）通道凈寬不應小于1.2m。

5、通道凈寬不應小于1.2m。

6、墻掛式設備中心距地面高度宜為1.5m，側面距墻應大于0.5m。

7、視頻監控系統和有線電視系統電視墻前面的距離應滿足觀看視距的要求，電視墻與值班人員之間的距離應大于主監視器畫面對角線長度的5 倍。設備布置應防止在顯示屏上出現反射眩光。

8、活動地板下至各設備的線纜應敷設在封閉式金屬線槽中。

9、電視機房設備布置

10、強弱電間機房設備布置：

（1）弱電間與配電間應分開設置，如受條件限制必須合設時，強、弱電設備及線路應分設在配電間的兩側，并要求強弱電箱體前應留有不小于0.8m 的操作、維護距離；

（2）弱電間內設備箱應明裝，安裝高度宜為箱體中心距地1.2~1.5m。

強弱電機房建筑、環境需求

1、強電間機房建筑、環境需求

（1）機房接地裝置的設置應滿足人身安全、設備安全及系統正常運行的要求；

（2）機房交流工作接地、安全保護接地、直流工作接地、防雷接地等各種接地宜共用一組接地裝置，接地電阻按其中最小值確定；

（3）各系統的接地應采以單點接地并宜采取等電位聯結措施；

（4）當各系統共用一組接地裝置時，宜將各系統分別采用接地線與接地裝置連接；

（5）防雷與接地應滿足本規范第11、12 章中有關規定。

（6）弱電間應設接地干線和接地端子。

2、弱電間機房建筑、環境需求

（1）設在首層的弱電機房的外門、外窗應采取安全措施。

（2）弱電間墻體應為耐火極限不低于1.0h的不燃燒體，門應采用丙級防火門。

（3）當弱電間內用電設備較多時，宜設應急電源配電盤并留有備用回路。用電設備較少時可設兩個220V、10A由應急回路供電的三孔電源插座；

（4）照明電源不應引自弱電設備配電盤；

（5）弱電間應設接地干線和接地端子。
