說到FTTH，首先就必須談到光纖接入。光纖接入是指局端與用戶之間完全以光纖作為傳輸媒體。光纖接入可以分為有源光接入和無源光接入。光纖用戶網的主要技術是光波傳輸技術。目前光纖傳輸?shù)膹陀眉夹g發展相當快，多數已處于實用化。根據光纖深入用戶的程度，可分為FTTC、FTTZ、FTTO、FTTF、FTTH等。

搜圖

編輯

FTTH(Fiber To The Home )，顧名思義就是一根光纖直接到家庭。具體說，F(xiàn)TTH是指將光網絡單元(ONU)安裝在住家用戶或企業用戶處，是光接入系列中除FTTD(光纖到桌面)外最靠近用戶的光接入網應用類型。FTTH的顯著技術特點是不但提供更大的帶寬，而且增強了網絡對數據格式、速率、波長和協議的透明性，放寬了對環境條件和供電等要求，簡化了維護和安裝。

FTTH的優勢主要是有5點：

第一，它是無源網絡，從局端到用戶，中間基本上可以做到無源；

第二，它的帶寬是比較寬的，長距離正好符合運營商的大規模運用方式；

第三，因為它是在光纖上承載的業務，所以并沒有什么問題；

第四，由于它的帶寬比較寬，支持的協議比較靈活；

第五，隨著技術的發展，包括點對點、1.25G和FTTH的方式都制定了比較完善的功能。

在光接入家族，還有FTTB(Fiber To The Building)光纖到大樓，F(xiàn)TTC(Fiber To The Curb)光纖到路邊，F(xiàn)TTSA(Fiber To The Service Area)光纖到服務區等等。

FTTB（Fiber To The Building）：意即光纖到樓，是一種基于優化高速光纖局域網技術的寬帶接入方式，采用光纖到樓、網線到戶的方式實現用戶的寬帶接入，我們稱為FTTB+LAN的寬帶接入網（簡稱FTTB），這是一種最合理、最實用、最經濟有效的寬帶接入方法。FTTB寬帶接入是采用單模光纖高速網絡實現千兆到社區、局域網百兆到樓宇，十兆到用戶。由于FTTB完全仿佛是互聯網里面的一個局域網，所以使用FTTB不需要要撥號，并且FTTB專線接入互聯網，用戶只要開機即可接入INTERNET。FTTB接入ISP當然也不會像普通撥號上網那樣遇忙，F(xiàn)TTB上網只有快或慢的區別，不會產生接入遇忙的情況，并且因為通過FTTB上網并沒有經過電話交換網接入INTERNET，只占用寬帶網絡資源，用FTTB瀏覽互聯網時，不產生電話費。

搜圖

編輯

FTTB，對硬件要求和普通局域網的要求一樣：計算機和10M以太網卡，所以對用戶來說硬件投資非常少。FTTB高速專線上網用戶不但可享用Internet所有業務，通過互聯網查詢信息、尋求幫助、郵件通信、電子商務、股票 證券操作，而且還可享用ISP另外提供的諸多寬帶增值業務，遠程教育，遠程醫療，交互視頻（VOD、NVOD），交互游戲，廣播視頻等，并且FTTB和HFC相比可以充分保證每個用戶的帶寬，因為每個用戶最終的10M帶寬是獨享的。

FTTB作為一種高速的上網方式優點是顯而易見的，但是缺點我們也應該看到，ISP必須投入大量資金鋪設高速網絡到每個用戶家中，因此極大的限制了FTTB的推廣和應用，要真正讓多數網民承受得起還需要作很多工作。

（1）FTTN ：Fiber To The Node，光纖到節點

（2）FTTZ ：Fiber To The Zone，光纖到小區

（3）FTTCab：Fiber To The Cabinet，光纖到交接箱

（4）FTTC ：Fiber To The Curb，光纖到路邊

（5）FTTB：Fiber To The Building，光纖到樓

（6）FTTP：Fiber To The Premise，光纖到用戶駐地

（7）FTTH：Fiber To The Home，光纖到戶

（8）FTTO：Fiber To The Office，光纖到辦公室

在不同的應用環境中，所使用到的光纜，也存在結構上的差異，以應對不用環境下的特殊需求。

搜圖

編輯

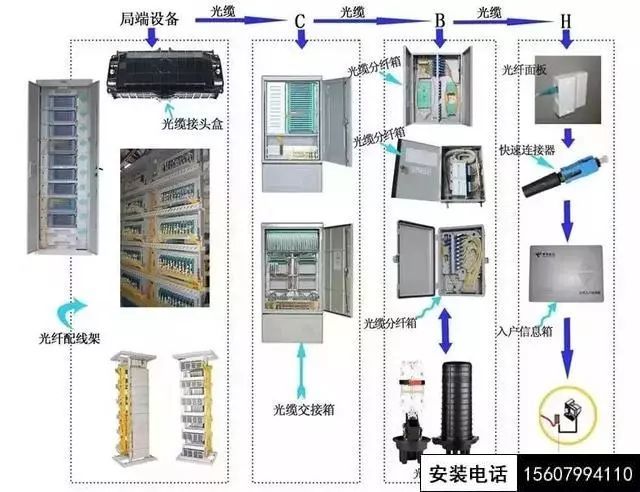

如上圖，傳統的FTTX布線環境下。在從局端設備網，逐級往下分配的過程中，各種不同的光纜和光纖跳線往往需要交替使用。局端的中心機房往FTTC路邊或者交接箱的時候，主干纜一般使用大芯數的地埋層絞式室外鎧裝光纜，如GYTA,GYTS等。

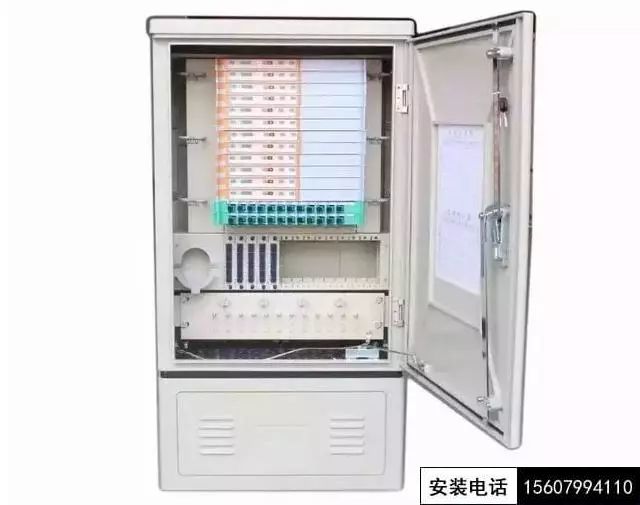

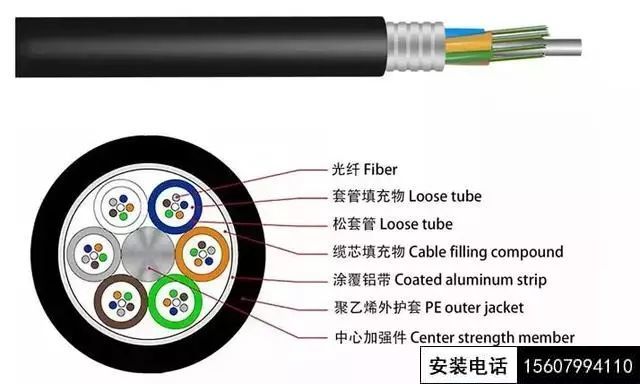

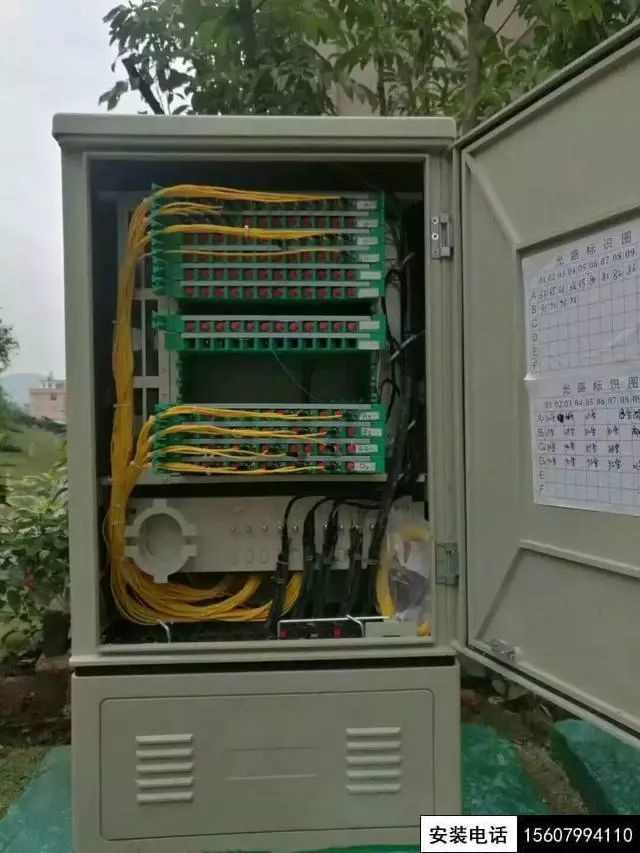

常規室外多芯光纜&常規室外機柜

搜圖

編輯

搜圖

編輯

主干纜入交接箱后，通過一級分光，然后出去的二級主干纜與ODF一體化模塊中的尾纖進行熔接，直接進入FTTB光纖到樓的布線環境中。該階段的二級主干纜一般使用芯數較小的室外架空或者管道光纜，如GYXTW等。

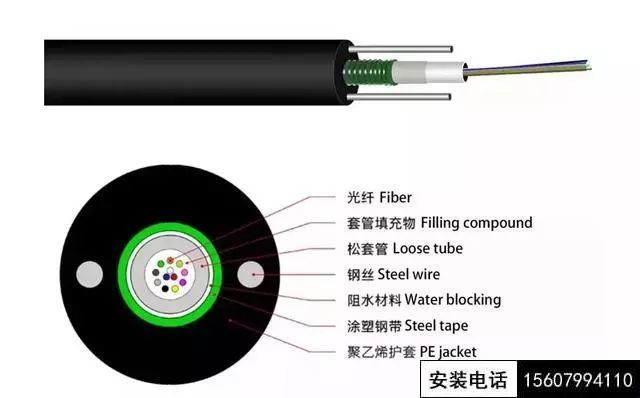

常用室外中心束管式光纜&常用樓道光纖分纖箱

搜圖

編輯

搜圖

編輯

在樓道的分纖箱或者分光箱體內，二級主干纜進入后，經過二級分光或者直與入戶尾纖進行熔接，出去的入戶光纖就能直達每家每戶，也就是我們光纖線路的最終端。在該環境下，由于大部分家庭都是個體單位，而且布線環境復雜，所以采用的光纜均為芯數更小，更能靈活彎曲保證施工方便的蝶形皮線光纜，這也就是我們今天要主要介紹的，F(xiàn)TTH入戶光纖跳線。

在介紹FTTH入戶光纖跳線之前，我們先簡單介紹下蝶形皮線光纜。

皮線光纜俗稱室內懸掛式布線光纜。是將光通信單元（光纖）處于中心，兩側放置兩根平行非金屬加強件（FRP）或金屬加強構件，最后，擠制黑色或彩色聚氯乙烯（PVC）或低煙無鹵材料（LSZH，低煙，無鹵，阻燃）護套而成。由于其橫截面為對稱蝴蝶形狀，故稱為蝶形皮線光纜。皮線光纜主要又分為室外自承式蝶形皮線光纜和室內非自承式蝶形皮線光纜兩種結構。

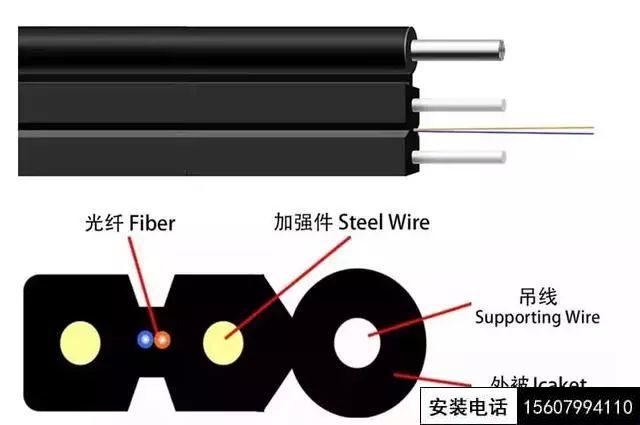

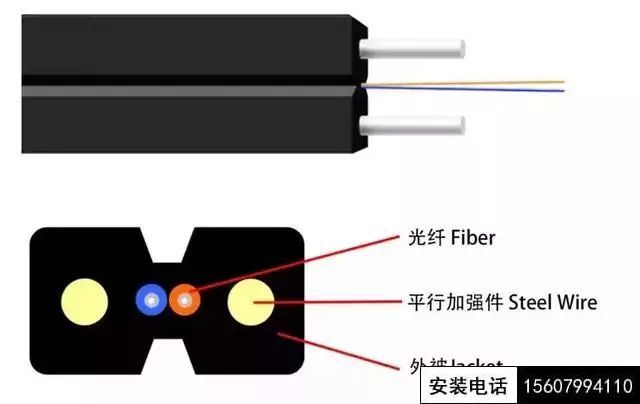

室外自承式蝶形皮線光纜&室內非自承式蝶形皮線光纜

搜圖

編輯

搜圖

編輯

在傳統的FTTH布線中，為了施工的方便和快接，入戶時曾大量使用皮線纜+光纖快速連接器的方式，現場成端，快速布線。該方式不用提前預算跳線長度，不用使用光纖熔接機，施工方面的確方便快捷，曾一度是FTTH中使用最為廣泛的入戶方式。

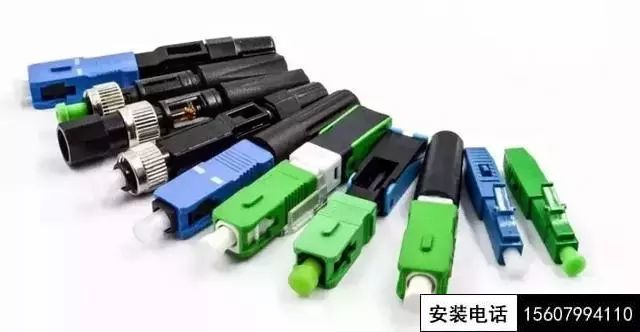

各式快速光纖連接器

搜圖

編輯

然而在光纖快速連接器也有著不可避免的致命缺陷

其一：由于光纖快速連接器的成端，是在現場快速連接，接頭處的拉力沒有可靠的保障，不如預制成端的光纖跳線抗拉跩。

其二：光纖快速連接器的損耗不穩定，其損耗大小，除了和光纖快接本身的品質有關之外，和施工者切割光纖的好壞也有很大關系，施工人員在切割光纖的時候，如果光纖端口不平整，會導致光纖損耗過大。而現場施工的人員，又并不是每一個施工者都是專業的，技術可靠的。

其三：后期為了解決施工者切割光纖會出現端口不平整的問題，一般在使用光纖快接的時候都會配置光纖匹配膏，來解決光纖切割端口不平的問題。但是新的問題又產生了，由于快接本身的密封性能并不是很好，光纖匹配膏也是有使用壽命的，大約在1年左右光纖匹配膏會失效，屆時接口處又會出現損耗偏大的情況，給后續的光纖維修產生的比較大的麻煩。

介于以上三點原因，光纖快接在風靡一段時間后，熱度慢慢減退，現在的FTTH環境中，只有在臨時的光纖搶修和快速的布線中，光纖快接才會被作為備品短暫的替代使用。而一度被光纖快接的熱度打壓的預制成端的FTTH皮線光纖跳線的市場，又再度火爆起來。雖然預制成端的光纖跳線，需要施工者和需方提前預算好光纖跳線的長度，數量，但是其可靠的穩定性，最終還是贏得了市場的認可！

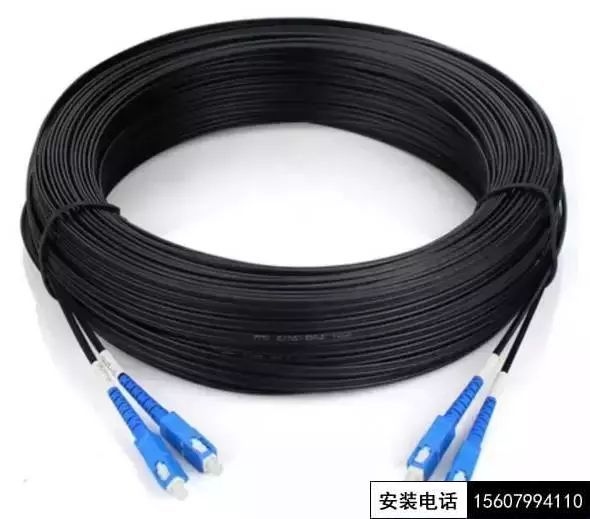

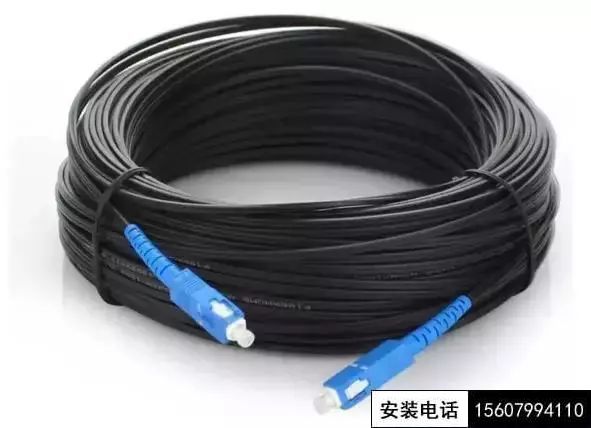

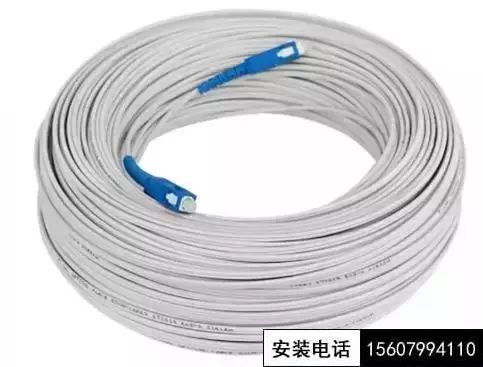

常規室內皮線跳線&常規室外皮線跳線

搜圖

編輯

搜圖

編輯

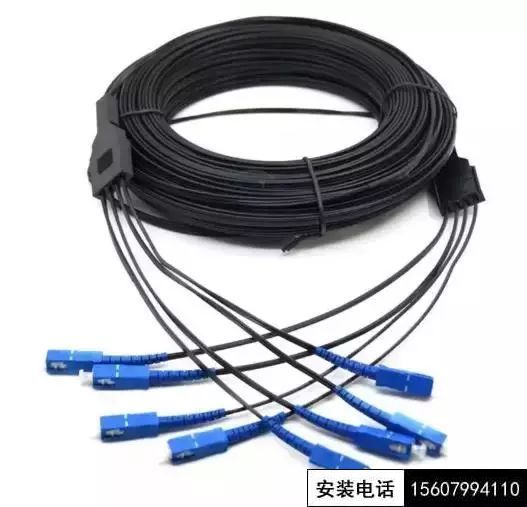

2芯分支型皮線跳線&4芯分支型皮線跳線

搜圖

編輯

搜圖

編輯

近年來，預成端皮線跳線又有了新的發展，由于以上常規的皮線跳線，大多只適合在室內環境中使用，而實際的FTTX布線環境中，F(xiàn)TTB中的分纖箱，很多情況下并不在樓道中。尤其是當下光纖入戶開始普及到農村中，很多農村的布線環境，F(xiàn)TTB都是在室外的抱桿環境下安裝的，并且架空牽引入戶。
