賓館用戶組網現狀

1、酒店用戶通常采用100M/1000M光纖專線接入?yún)R聚交換機或大客戶交換機，用戶接入VLAN、IP終結在在SR，并由SR或接入設備進行限速，實現用戶租用帶寬的靈活控制。

2、酒店出口設備多為路由器或防火墻設備，通過NAT功能實現內網私有IP地址上網；

3、酒店組網使用設備型號復雜，中心交換機設備性能、功能可能無法滿足開通IPTV組播的要求；

4、酒店內部綜合布線不滿足IPTV機頂盒獨立接入的需求；

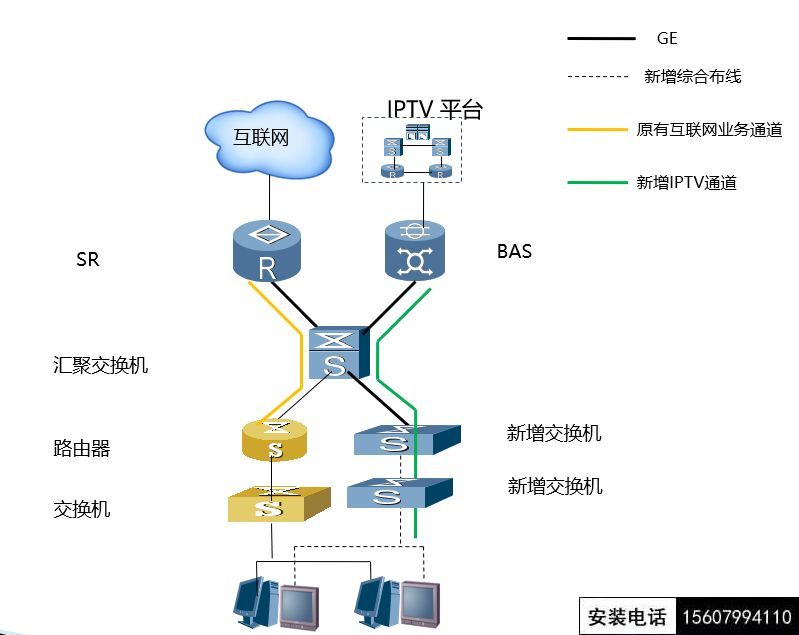

方案一、IPTV專線接入+綜合布線

賓 館交換機不支持VLAN劃分、組播功能、QoS功能，但具備新增綜合布線條件：

1、賓館新建綜合布線；

2、局端匯聚交換機為用戶新開千兆IPTV專線，IPTV業務透?jìng)髦罛AS終結；

3、賓館需新建IPTV接入交換機N臺，出口交換機具備1000M光口接入能力；

4、IPTV業務與寬帶業務嚴格分離，新增IPTV交換機啟用IGMPsnooping 功能。

拓?fù)鋱D1

方案二、IPTV專線接入+家庭網關接入

賓館匯聚交換機支持千兆接入能力，滿足組播、VLAN隔離、QoS功能，利用原有綜合布線，通過在客房部署支持多VLAN功能的橋接型家庭網關實現寬帶上網與IPTV業務同時接入：

1、局端匯聚交換機為用戶新開千兆IPTV專線，IPTV業務透?jìng)髦罛AS終結；新增IPTV專線直接接入用戶核心交換機；

2、賓館交換機規劃IPTVVLAN，與原有寬帶業務進行隔離；

3、賓館交換機需要啟用IGMPsnooping功能，啟用QoS功能保障IPTV業務質量；

4、賓館客房配套安裝橋接型家庭網關設備，上聯端口接入原有綜合布線，透?jìng)鱅PTV業務VLAN與寬帶業務VLAN，LAN口1接入寬帶業務，LAN口4接入IPTV機頂盒，并可以選擇支持WIFI功能的型號，增加賓館WIFI覆蓋；

拓?fù)鋱D2

小程序

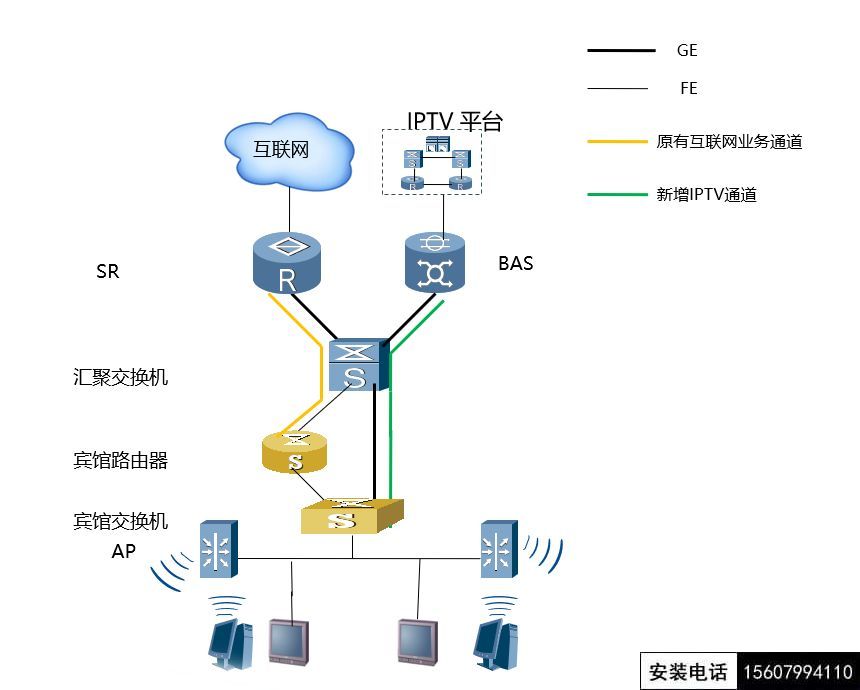

方案三、IPTV專線接入+wifi覆蓋

賓館網絡設備支持千兆接入能力，滿足組播、VLAN劃分、QoS功能，利用原有綜合布線，為客房提供IPTV業務接入，同時補充綜合布線并部署AP，通過新增AP實現賓館寬帶無線信號覆蓋：

1、局端匯聚交換機為用戶新開千兆IPTV專線，IPTV業務透?jìng)髦罛AS終結；新增IPTV專線直接接入用戶核心交換機；

2、 賓館交換機規劃IPTVVLAN，原有客房寬帶端口全部調整為IPTV業務端口，新增WIFI、AP覆蓋配置為原有的寬帶業務VLAN；

3、賓館交換機需要啟用IGMPsnooping功能、QoS功能；

拓?fù)鋱D3

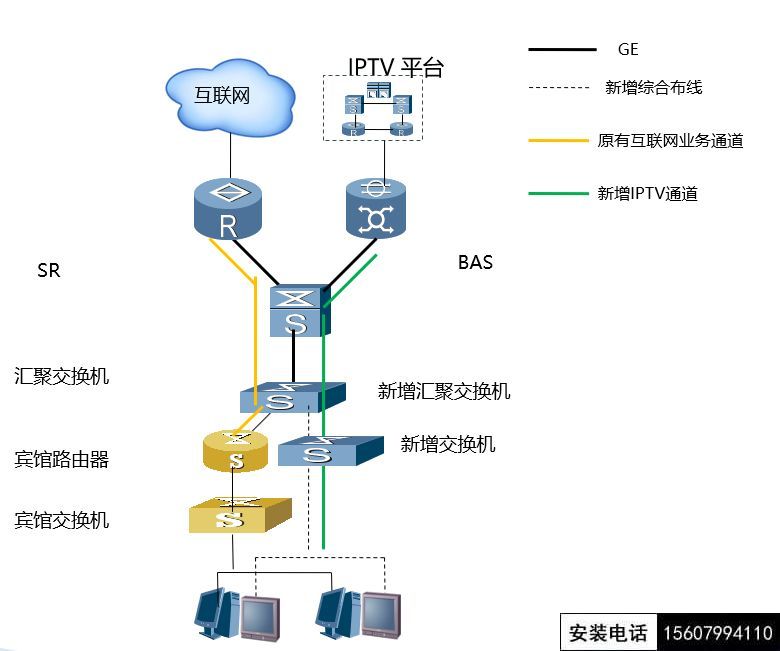

方案四、寬帶/IPTV共用專線+綜中布線

賓館設備不支持VLAN劃分、組播功能、QoS功能，但具備新增綜合布線條件：

1、賓館新建綜合布線；

2、 為賓館新增千兆匯聚交換機及IPTV接入交換機N臺；

3、將用戶原有的100M鏈路調整為千兆鏈路【原有未在匯聚交換機接入的，需要調整鏈路到匯聚交換機】，同時承載寬帶專線和IPTV業務，寬帶專線由SR設備終結，IPTV專線透?jìng)髦罛AS設備終結；

4、新增匯聚交換機同時連接賓館原有路由器及新建的IPTV接入交換機?新增IPTV交換機需要啟用IGMPsnooping 功能。

拓?fù)鋱D4

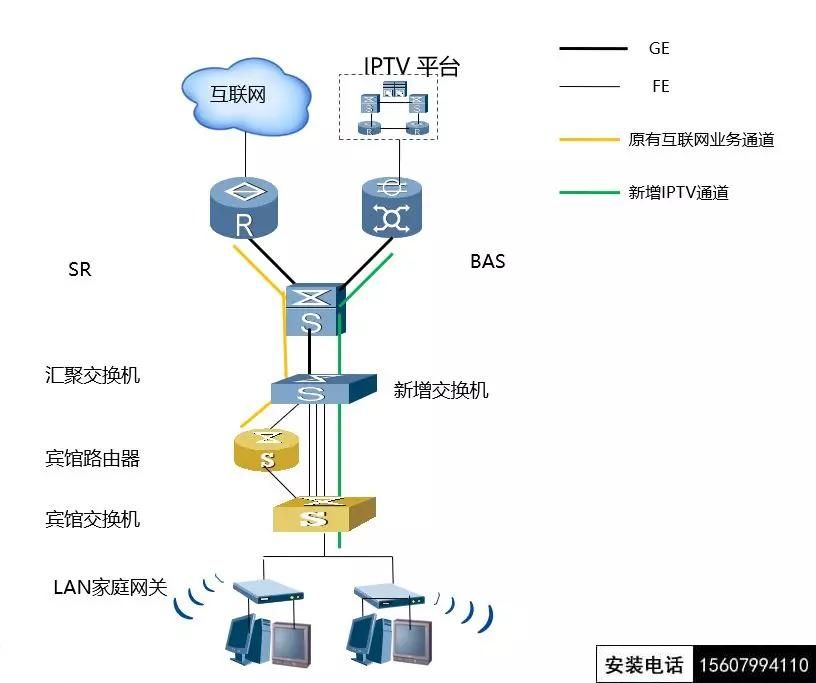

方案五、寬帶/IPTV共用專線+家庭網關接入

賓館核心交換機性能功能不足，接入交換機滿足組播、VLAN、QoS功能，利用原有綜合布線，通過在客房部署支持多VLAN功能的橋接型家庭網關實現寬帶上網與IPTV業務同時接入：

1、為賓館新增出口千兆匯聚交換機1臺；將用戶原有的100M鏈路調整為千兆鏈路【原有專線未在局端匯聚交換機接入的，需要調整鏈路到匯聚交換機】，同時承載寬帶專線和IPTV業務VLAN，寬帶業務VLAN透?jìng)髦罶R承載，IPTV業務VLAN透?jìng)髦罛AS承載，新增匯聚交換機下聯端口分別連接賓館路由器和接入交換機；

2、賓館接入交換機規劃IPTVVLAN，與原有寬帶業務進行隔離；?賓館接入交換機需要啟用IGMPsnooping功能，啟用QoS相關功能；

3、賓館客房配套安裝橋接型家庭網關設備，上聯端口接入原有綜合布線，透?jìng)鱅PTV業務VLAN與寬帶業務VLAN，LAN口1接入寬帶業務，LAN口4接入IPTV機頂盒，并可以選擇支持WIFI功能的型號，增加賓館WIFI覆蓋；

拓?fù)鋱D5

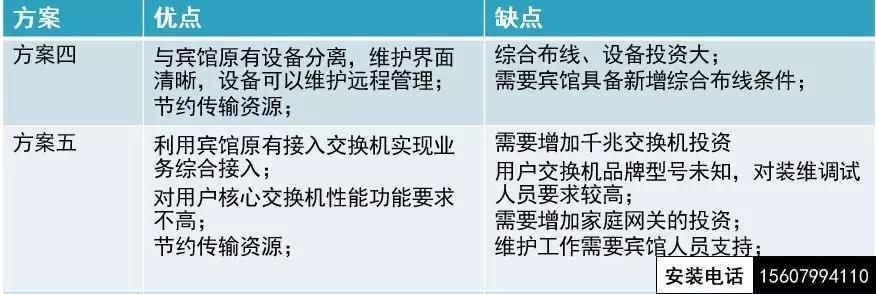

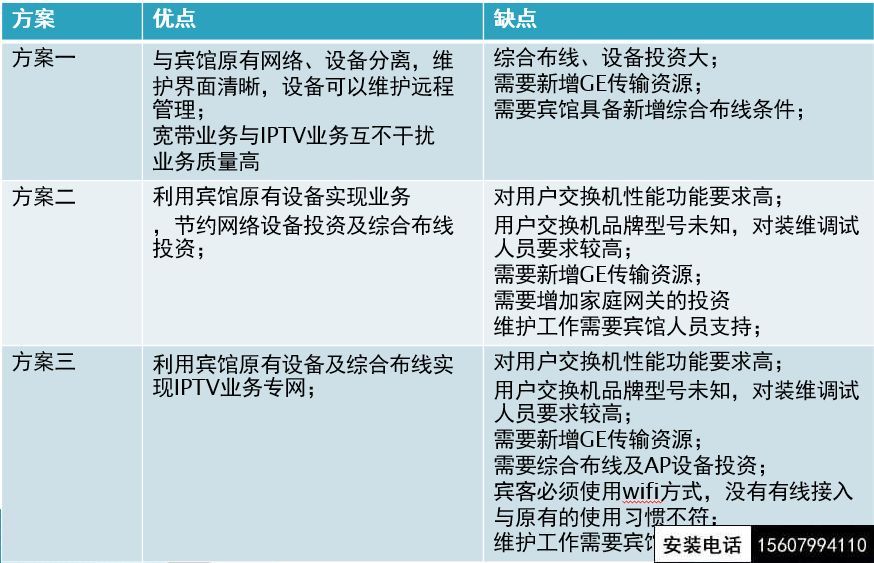

六、方案比較

在了解了上同5種方案后，他們各種優點與缺點有哪些，我們來看下。

建議：

1、用戶原有核心交換機支持千兆端口，接入交換機能夠滿足以下功能：

a、支持IGMPsnooping

b、支持VLAN 劃分

c、支持QoS優先級調度

d、支持基于端口、VLAN的優先級標記

建議采用方案二，為用戶新開通一條千兆IPTV專用鏈路，直接接入到用戶核心交換機；

劃分IPTVVLAN與寬帶VLAN，通過部署家庭網關實現IPTV與寬帶業務同時承載，可以采用支持WIFI功能的家庭網關，同時為房間增加無線覆蓋，提升賓館網絡服務能力。

2、用戶原有核心交換機不支持千兆端口;接入交換機能夠滿足以下功能：

a、支持IGMPsnooping

b、支持VLAN 劃分。

c、支持QoS優先級調度

d、支持基于端口、VLAN的優先級標

建議采用方案五，為用戶提供一臺千兆交換機，將原有賓館專線調整為千兆鏈路，同時承載IPTV業務與寬帶業務，千兆交換機同時連接賓館路由器與各接入交換機，避免原有核心交換機存在帶寬性能瓶頸；

劃分IPTVVLAN與寬帶VLAN，通過部署家庭網關實現IPTV與寬帶業務同時承載，并且可以采用支持WIFI功能的家庭網關，同時為房間增加無線覆蓋，提升賓館網絡服務能力。
